一、检测原理与信号特性
高压设备局部放电发生时，其产生的放电脉冲电流会经接地线及各导电回路传播，并在其垂直于电流传播方向的平面上产生磁场，用高频电流传感器可从该磁场中耦合到放电脉冲信号。由于所测局部放电信号为微弱的高频脉冲电流信号，所以传感器需在较宽频带内有较高灵敏度。
高频脉冲电流法检测高压设备局部放电，与标准脉冲电流法检测局部放电原理基本相同，但检测起始频率一般大于 1MHz，多使用 3MHz-30MHz 高频段。部分高频局放检测仪采用 1MHz 至 100MHz 频带。因放电脉冲频带很宽，从 10kHz - 几 GHz 容易与现场各种干扰信号混在一起。选择合适频带测量主要目的是避开干扰，且高频脉冲电流信号受分布参数影响更大，统一标定比标准脉冲电流法困难，因此目前主要用于局部放电的定性检测和定位，不能作为计量标准。
二、检测系统组成

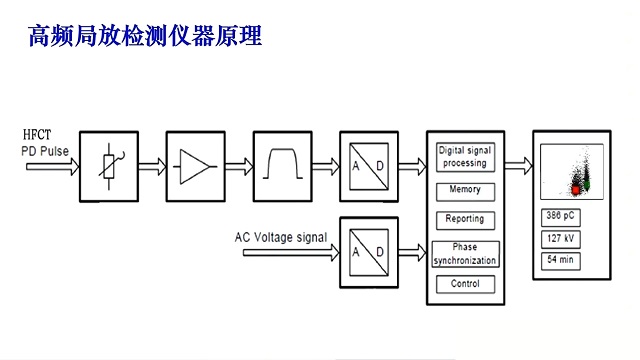

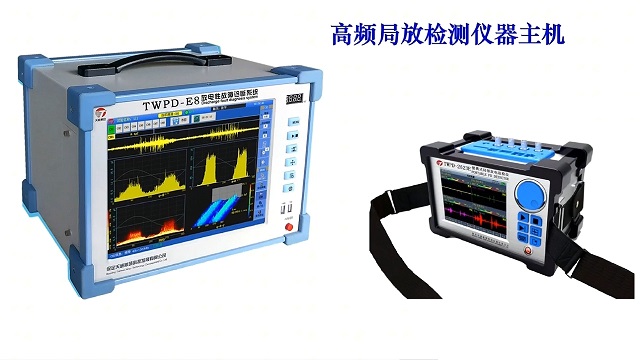

高频脉冲电流法局放检测仪主要由高频脉冲电流传感器（HFCT）、信号处理采集系统、局放信号分析软件组成。
1. 高频脉冲电流传感器（HFCT）

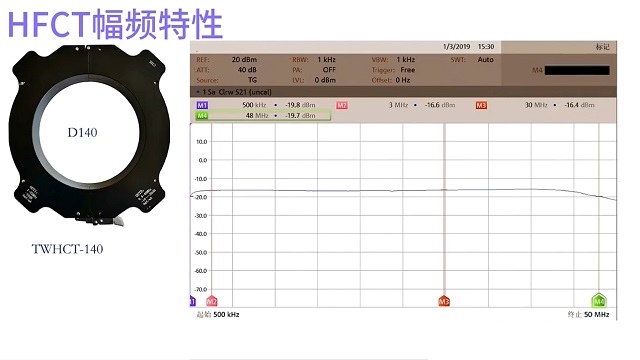

高频电流传感器是检测仪器的关键部件。为确保检测灵敏度和放电脉冲信号的还原度，传感器需有较高传输阻抗、足够宽的频带和较好的辐频特性，以保证放电脉冲信号的准确分析。

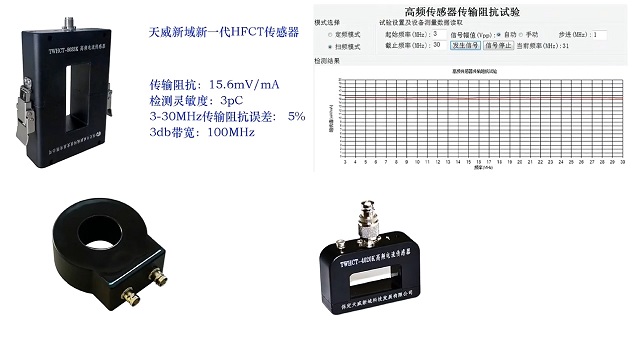

以天威新域新一代 HFCT 传感器为例，其核心参数达到行业较高水平：
传输阻抗：15.6mV/mA
检测灵敏度：3pC
3-30MHz 传输阻抗误差：5%
3db 带宽：100MHz
2. 信号处理采集系统
信号处理采集系统与标准脉冲电流法局放测试仪类似，但通道模拟带宽一般大于 30MHz。信号采集分为直接数字转换和检波积分数字转换。对于具备放电脉冲信号分析的高频局放检测仪器，其采样率应不低于 80MHz，才能在足够带宽下进行时频信号分离处理。
3. 局放信号分析软件
软件系统除具备标准脉冲电流局放检测仪所有软件功能外，对于直接采样式局放仪，因放电脉冲信号包含更多特征信息，可利用时频分析算法实现噪声和放电类型分离计算，便于在复杂现场环境中实现局部放电的带电检测。
三、应用范围与检测方法
1. 应用范围
高频局放检测常用于电力设备局部放电缺陷检测与定位，广泛应用于电力变压器、电抗器、电缆及其附件、旋转电机等电力设备的局放检测，目前在变压器和高压电缆的现场局放检测和分析中应用较多。
2. 现场检测方法
在现场对高压设备检测局部放电时，可将高频电流传感器安装在接地引出线、中性点接线以及电缆护套接地等处，其放电产生的高频脉冲电流信号，会通过在这些位置安装的高频电流传感器获取信号。但有时传感器的安装方式可能会限制该检测技术的应用范围，不同的安装位置对灵敏度、抗电磁干扰能力都有很大影响。
四、仪器选型注意事项
目前高频局部放电检测仪器技术相对成熟，但标准相对宽松，因此不同厂家的产品性能和功能差距较大，而且每种高压设备的局部放电检测都有其自身的特点，因此选择检测仪器时需要特别注意。
