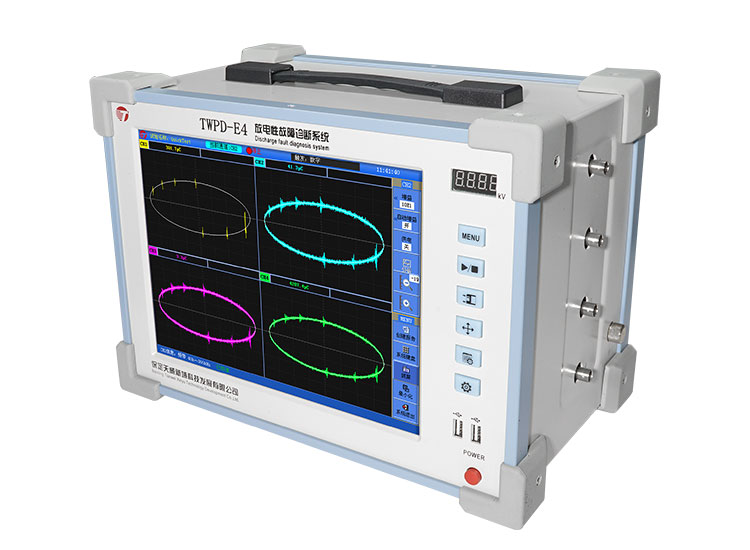

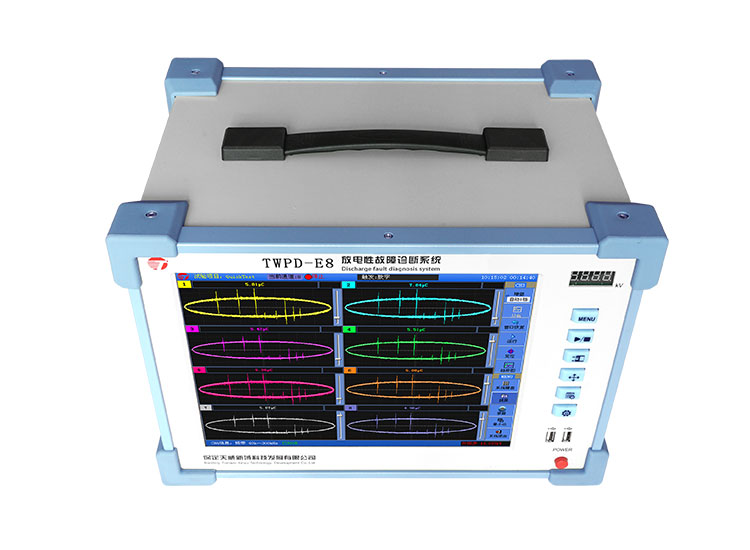

TWPD-E8/E4 放电性故障诊断系统
TWPD-E8放电性故障诊断系统能够融合多种局部放电检测信号，利用放电故障专家诊断系统分析处理数据，评估其运行健康状态。该仪器采用3D整体设计，结构紧凑，外形美观，可靠性高，满足电力系统电磁兼容要求。
该系统能够进行交、直流局部放电检测及定位分析；优化的脉冲聚类抗干扰及单脉冲分析；丰富的典型放电模型库，放电类型识别更加准确；三维统计定位，使定位结果更加直观准确；远程技术支援，技术专家可以远程实时对试验过程进行分析判断；可通过MODBUS协议接入现场自动试验系统。
业务电话：0312-3309225
售后热线：0312-3309212
功能特点
满足多种应用场景需求
满足变压器、电缆、电机、GIS等高压电气设备的局放检测、带电检测、故障诊断和短时在线监测功能要求。
多参量融合诊断分析技术
兼容脉冲电流法、高频、特高频、超声多种局放传感器，多参量融合诊断分析放电性故障。
可视化三维定位

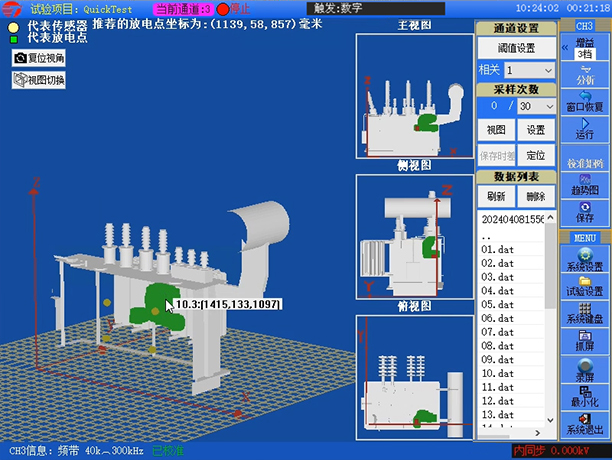

具备电电、电声、声声多种三维统计定位功能，并支持高频、特高频配合超声波定位，故障点三维图形可视化。

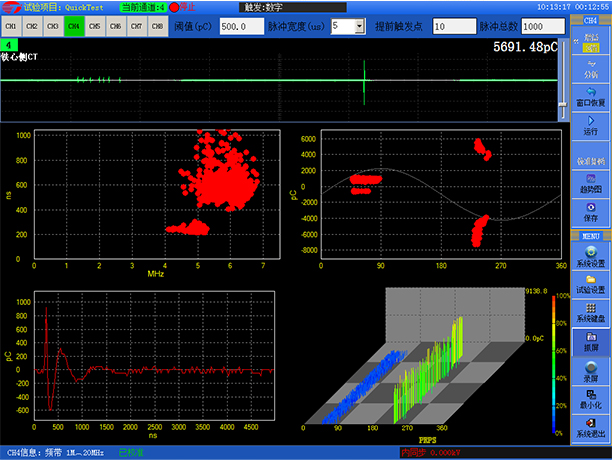

时频分离
利用不同局部放电脉冲在时域、频域的差异，通过算法将来自不同放电源或干扰源的脉冲信号有效分离。
相序分离
对三相测试设备中的三相信号进行联合分析，排除噪声和干扰信号的影响，识别并分离出每一相中的局放信号。
灵活多样的抗干扰
天线门控、脉冲极性、优化小波、频域、脉冲聚类等多种软、硬件组合抗干扰。
一般技术规格

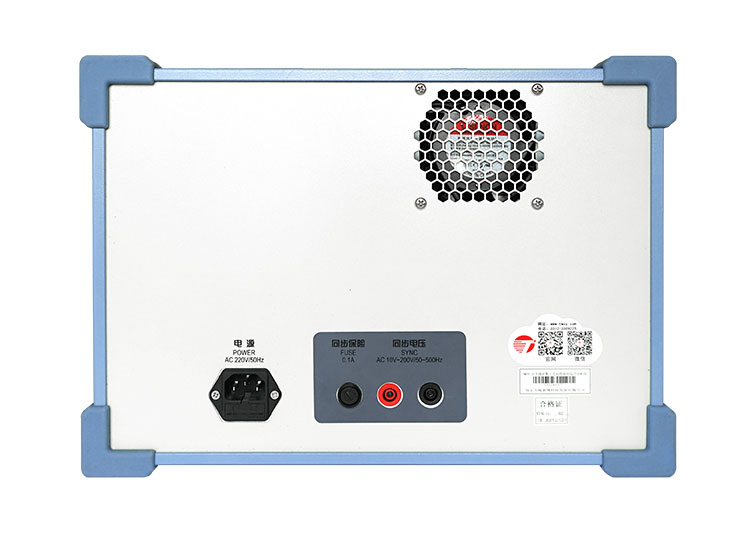

| 项目 | 描述 |
| 主处理机 | 工业计算机 |
| 显示屏 | 12英寸真彩色TFT触摸液晶显示屏;显示分辨率:1024*768;4位数码管显示电压值 |
| 外部接口 | 8路电信号输入接口;USB接口;电源接口;接地端子;外同步信号输入端子;VGA接口;RS232接口;RJ45网口 |
| 信号输入接口方式 | BNC |
| 外形尺寸 | 宽×高×深(365×263×250)mm |
| 重量 | 16kg |
主要性能参数
| 项目 | 描述 |
| 测量通道 | 独立8通道 |
| 采样速率 | 80MSPS/通道 |
| 测量频带 | 3dB带宽10kHz～20MHz |
| 程控滤波器分段 | 覆盖IEC60270标准 |
| 检测灵敏度 | 0.02pC |
| 测量范围 | 0.02pC～10000nC |
| 本量程非线性误差 | 3% |
| 量程 | ×1,×10,×100,×1000,×10000,×100000(>120dB) |
| 可测试品的电容量范围 | 6pF～250μF |
| 数字滤波 | 10kHz～20MHz任意选择 |
| 试验电源频率范围 | 50Hz～400Hz |
| 抗冲击电压能力 | 5000V,在各入口和电源端(正、负、AC) |
| 电源 | 交流220V;频率50Hz;功率300W |
