系统优势

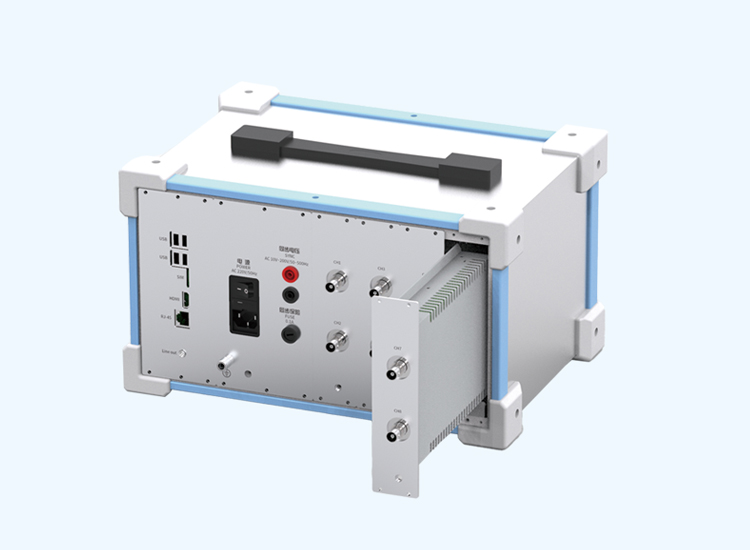

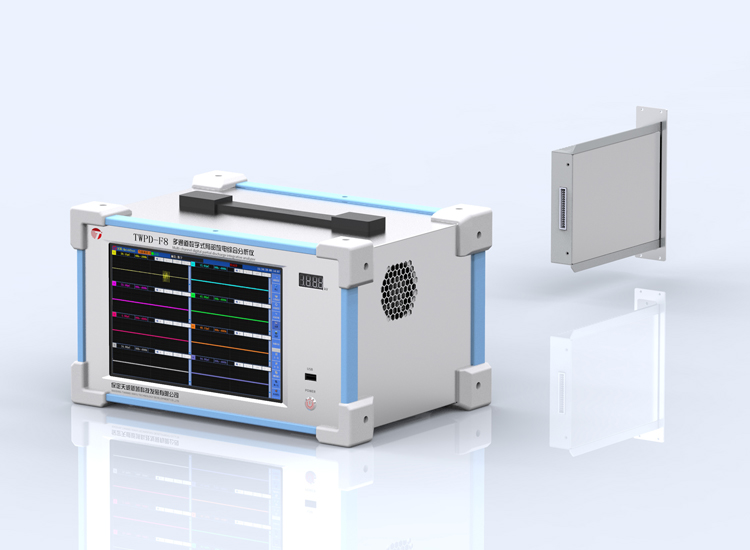

模组式结构 灵活配置
本系列局放检测仪器采用模组式结构，可以根据不同应用对象配置通道和检测功能，而非传统的固定通道。
组网互联 协同试验
采用宽带网络架构，可实现多台设备组网互联，协同试验。
具备多种局放分析功能

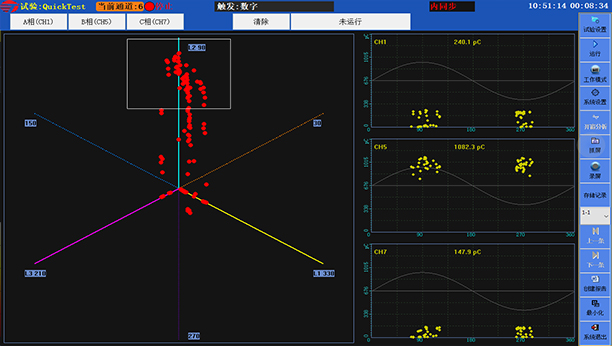

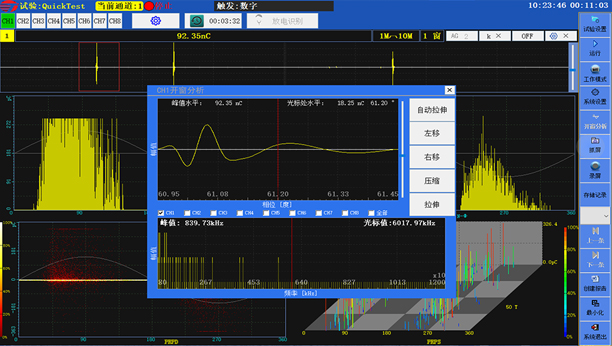

软件系统具备强大的局放信号波形分析、极性分析、统计分析、放电识别、干扰分离功能，适应各种复杂应用场合。
高度还原放电脉冲
提供10MHz测量带宽，高度还原放电脉冲，满足IEC60270脉冲电流法局部放电测量及高频局放检测功能。
一般技术规格
| 项目 | 描述 |
| 主处理机 | 工业计算机 |
| 操作系统 | Windows10操作系统 |
| 显示屏 | 10英寸真彩色TFT触摸液晶显示屏;显示分辨率:1280×800 |
| 外部接口 | 4/8路电信号接口;外同步接口;5个USB接口;HDMI接口;RJ45网口;接地端子 |
| 信号输入接口方式 | 后端输入口 |
| 外形尺寸 | 360*208*252mm(长×宽×深) |
| 重量 | 10kg |
主要性能参数
| 项目 | 描述 |
| 测量通道 | 2/4/6/8通道 |
| 采样速率 | 65MSPS |
| 测量频带 | 3dB带宽 10kHz～10MHz |
| 检测灵敏度 | 0.05pC |
| 测量范围 | 0.05pC～1000nC |
| 增益调节 | ×1;×10;×100;×1000;×10000;×100000; |
| 程控滤波器分段 | 低端频率:20kHz、40kHz、80kHz、1MHz;高端频率:200kHz、300kHz、1MHz、10MHz |
| 本量程非线性误差 | 5% |
| 数字滤波 | 10kHz～10MHz内任意选择 |
| 可测试品的电容量范围 | 6pF～250μF |
| 试验电源频率范围 | 50～500Hz |
| 电源模式 | AC 220V;频率50Hz;功率120W |
| 抗冲击电压能力 | 5000V,在各入口和电源端(正、负、AC) |
