TSM-616 变压器智能监防系统
新一代大型电力变压器智能监防系统是集综合监测、故障实时诊断、缺陷定位、健康评估、故障预警及紧急报警功能于一体，同时具备输出跳闸指令的能力，是一款高度智能化的监测防御系统。

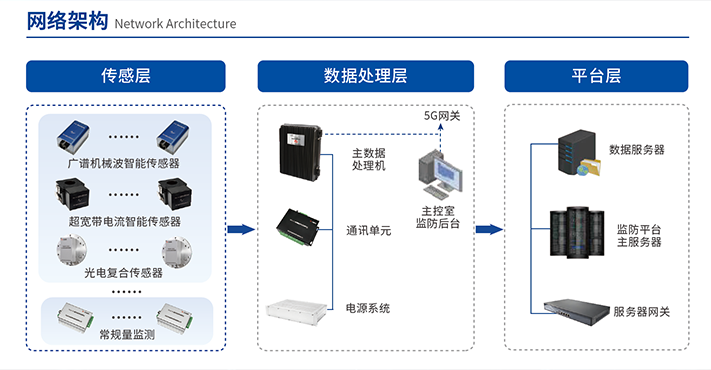

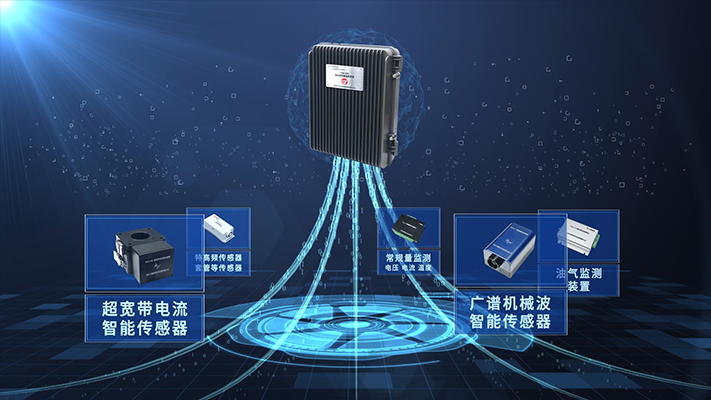

系统采用分布式架构设计，大幅降低了系统的安装与维护成本，同时显著提升了系统的可靠性，其专用数据服务器作为整个系统的“大脑”，负责管理所有智能传感器（广谱机械波智能传感器、宽带电流智能传感器、特高频智能传感器等），实现高速同步协调工作，并可直接接入油气监测装置以及常规量（电压、电流、温度）等设备。系统具备自校验功能，确保了监测数据的有效性和准确性，同时具有高度的可维护性，能够在变压器正常运行状态下快速完成安装，并可长期稳定运行。
业务电话：0312-3309225
售后热线：0312-3309212
系统优势
广谱机械波智能传感器
广谱机械波智能传感器检测频带10Hz-200kHz，覆盖10Hz~200kHz频段振动、声音和超声信号采集分析及处理，可替代振动、超声独立传感的监测装置，灵敏度高，安装方便。
宽带电流智能传感器
宽带电流智能传感器检测频带20Hz~30MHz，可替代高频局放、接地电流、电弧电流监测装置，通过频域融合数据处理算法，保证了各频段的性能和灵敏度。
同步采集及缺陷定位
数据服务器现实高速同步协调工作，实时将评估跟踪的故障点位置直观地展示在三维模型上，并自动积累故障数据。
故障快速捕捉
对于突发性故障，系统能够实现“分钟级”告警；对于燃爆情况，系统能够实现“秒级”判断和“毫秒级”记录。
多参数融合分析
专系统通过构建的多参数融合分析模型，依据内部知识库准确区分故障类型。
分级预警
能够准确分级预警潜伏性缺陷、报警严重故障，并在燃爆前及时输出跳闸指令。通过多参量融合分析和故障性质推理制定报警机制，系统大幅提高了告警准确率，有效避免了误报现象的发生。
数据处理服务器
| 数据接口 | 16路隔离网口(POE) |
| 处理器 | 工业级四核服务器级处理器，2.0GHz |
| 内存 | 16GB |
| 数据存储 | 2TB |
| 通信协议 | 支持IEC61850、Modbus-RTU、Modbus-TCP、104等多种接口和多种协议 |
| 供电电源 | AC220V/50Hz, Max16A |
| 防护等级 | IP65 |
| 电磁兼容 | 满足电力系统4级要求 |
| 无线接入 | 支持物联网智能传感器无线接入，自动组网，无数量限制 |
| 其它 | 空气中不得有过量的尘埃、酸、盐、腐蚀及爆炸性气体 |
宽带电流智能传感器
| 检测频带 | 20Hz~30MHz |
| 采样率 | 125MS/s |
| 组网协议 | TCP/IP |
| 连接方式 | POE |
| 同步方式 | 网络同步，同步时差1μs |
| 单独电源 | AC24V,300mA |
| POE供电 | IEEE 802.3 at/af |
| 工频段检测频带 | 20Hz~10kHz |
| 工频段测量范围 | 1mA~12A |
| 工频段测量精度 | ±1%±0.1mA(50Gs工频磁场干扰条件下) |
| 电弧频段检测频带 | 5kHz~3MHz |
| 电弧频段测量范围 | 100mAp~200Ap |
| 电弧频段灵敏度 | 100mA |
| 高频频段检测频带 | 3MHz~30MHz |
| 高频频段测量范围 | 0.5pC~20000pC |
| 高频频段灵敏度 | 0.5pC |
广谱机械波智能传感器
| 检测频带 | 10Hz~200kHz |
| 监测功能 | 覆盖振动、声音、超声监测 |
| 组网协议 | TCP/IP |
| 连接方式 | POE |
| 同步方式 | 网络同步，同步时差1μs |
| 单独电源 | AC24V,200mA |
| POE供电 | IEEE 802.3 at/af |
| 声音频段检测频带 | 28Hz~10kHz |
| 声音频段动态范围 | 105dB |
| 声音频段灵敏度 | -36dBFS@1k,94dBSPL |
| 振动频段检测频带 | 10Hz~20kHz |
| 振动频段测量范围 | -50g~+50g |
| 振动频段灵敏度 | 40mV/g |
| 超声频段检测频带 | 20kHz-200kHz |
| 超声频段测量范围 | 80dB |
| 超声频段灵敏度 | 1mVp/nBar |
