功能特点
1. 采用先进传感及数据融合技术，同步获取电流、振动、超声、温度等信号，实现有载分接开关运行状态的智能感知。
2. 基于驱动电机电流与振动信号特征图谱诊断有载分接开关故障，智能识别触头磨损、切换异常、电机故障等典型缺陷。
3. 提取操作时长、制动时长、高频与低频幅值比率等10个特征值对有载分接开关运行状态综合评估。

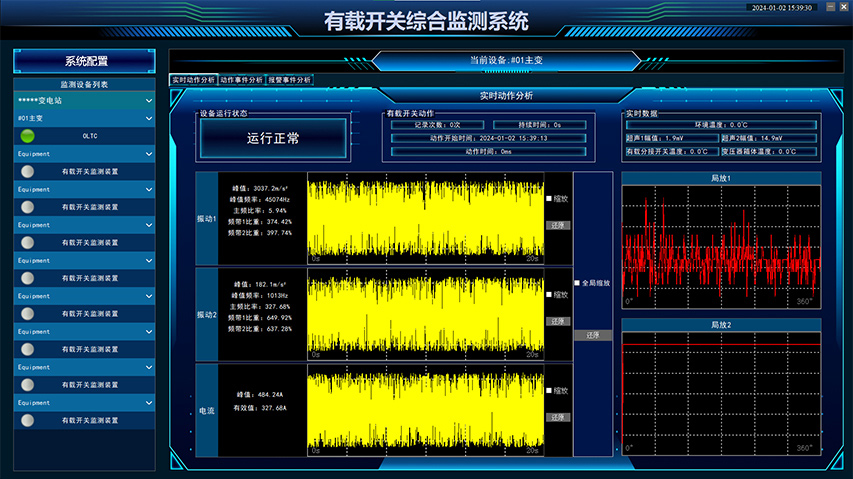

4. 系统提供丰富的监测信号展示与查询功能，并支持多种通讯模式（LORA、RS232、RS485），满足用户不同接收终端需求，灵活适应各种应用场景。
监测装置指标
| 通讯方式 | LORA,5G |
| 采样速率 | 1MHz |
| 采样精度 | 12Bit |
| 防护等级 | IP65 |
| 供电电压 | DC12V,AC220V |
| 通讯方式 | 无线方式进行数据通讯，并兼容电力物联网和5G移动网络 |
| 电磁兼容 | 满足电力系统4级要求 |
电流
| 测量范围 | 0.1A~100A |
| 测量精度 | 电流量程为20A时，其准确度应不低于(1λ%±0.5)A；电流量程为200A时，其准确度应不低于(3λ%±0.5)A（λ为示值） |
| 线性度 | 1% |
振动
| 测量范围(峰-峰值) | 0.1μm~400μm |
| 峰值测量误差 | ≤10% |
| 振动加速度测量范围 | -50g~+50g |
| 加速度测量误差 | ≤10% |
| 频率响应 | 5Hz~6000Hz |
| 频率响应误差 | ≤±5% |
| 传感器灵敏度 | 100mV/g |
超声
| 传感器峰值灵敏度 | ≥70dB(V/(m/s)) |
| 传感器均值灵敏度 | ≥60dB(V/(m/s)) |
| 检测频带 | 20kHz~200kHz |
| 检测灵敏度 | ≤40dB |
| 动态范围 | ≥60dB |
| 线性误差度 | ≤10% |
温度
| 测量范围 | -25℃~200℃ |
| 测量精度 | ±1℃ |
| 温度分辨率 | 0.1℃ |
