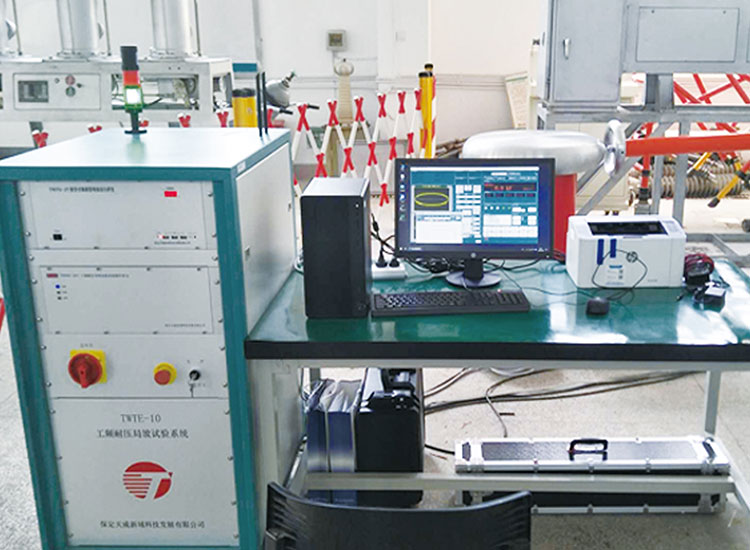

TWTE-A10 工频耐压及局放试验系统

功能特点

(1)模块化设计 系统采用模块化设计，电气结构高度集成化，结构布局美观大方。其中局放检测仪器、测控单元采用19寸4U全铝上架机箱的标准化设计，外形美观、方便安装和维修维护；同时局放检测仪器、测控单元、调压设备等集成到一个19吋上架机柜中，集成度高、方便移动。

(2)无线组网 系统内部设备之间采用无线组网方式，减少了综合布线，提高了试验系统的整体美观程度，同时使设备的布置更加灵活。

(3)电脑操作，调压方式手自一体 系统提供手动/自动两种调压方式，测量、控制无实体按钮，全部采用电脑操作。软件采用归一化界面设计理念，全部显示操作规划到一个界面当中，界面美观、布置合理、操作简便。

(4)一键试验，操作简单 系统采用一键操作设计方案，只需点击一个‘开始’按钮即可自动按照预先设定的模板完成整个试验流程，使操作更加简单、宜用。

(5)保护功能，程序逻辑控制与保护功能设计周密严谨，有效防止使用者误操作。

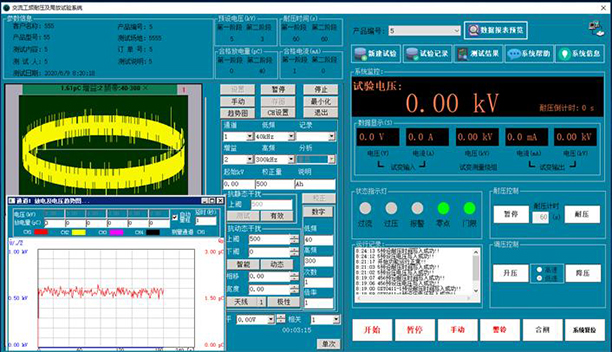

软件功能介绍：

①大屏幕中文操作界面，操作简单方便，步骤清晰简洁；

②软件集局放测量和加压控制于一体，自动化程度高；

③系统可预设多段电压和多段耐压时长，以满足用户使用需求；

④试验模板可定制，对已创建的模板，具有可重新编辑、修改和删除的功能；

⑤试验报告自动生成，试验后自动填写保存客户模板报告，该报告可查看可打印；

⑥软件预留有试验数据上传接口，可将试验数据上传至用户服务器，实现试验数据集中管理与共享；

⑦支持扫码枪功能，使参数录入方便快捷。

(7)局放分析功能 系统具备相位分析，指纹图、频谱分析，三维图及二维图等分析功能，软件也可以详查分析某个相位波形，窗口放大和缩小，也可以对该段数据进行频谱分析，分析放电波形的频谱含量，使放电波形之间更具可比性，统计分析试验数据，减少试验中非稳定性因素对试验结果的影响。

(8)支持多种输出电压和容量，用户可定制 系统的容量和输出电压默认是10kVA/100kV，提供用户灵活定制模式，参考容量：10/15/20kVA，参考输出电压：100/150/200kV。
