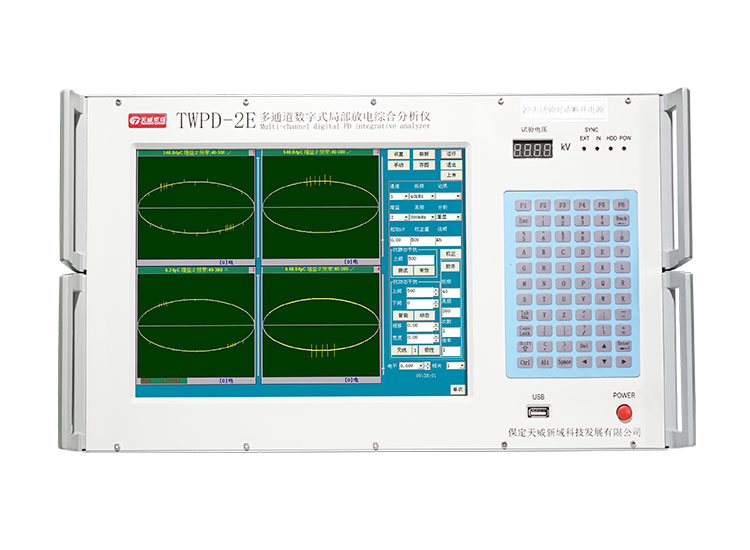

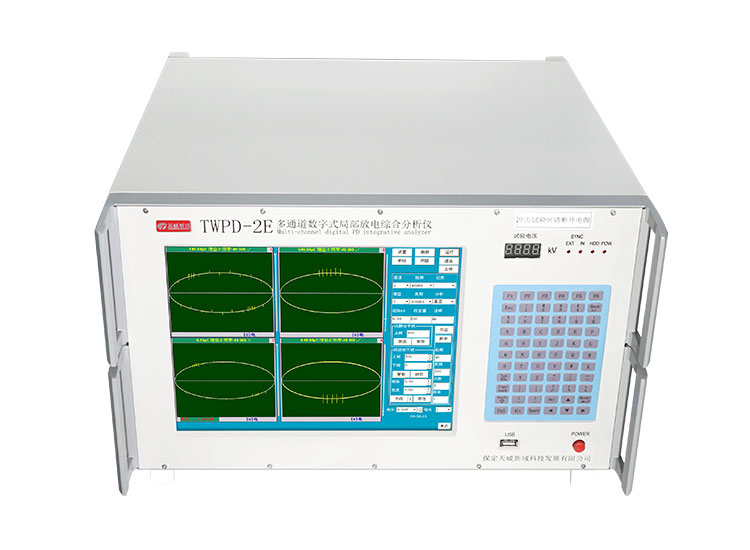

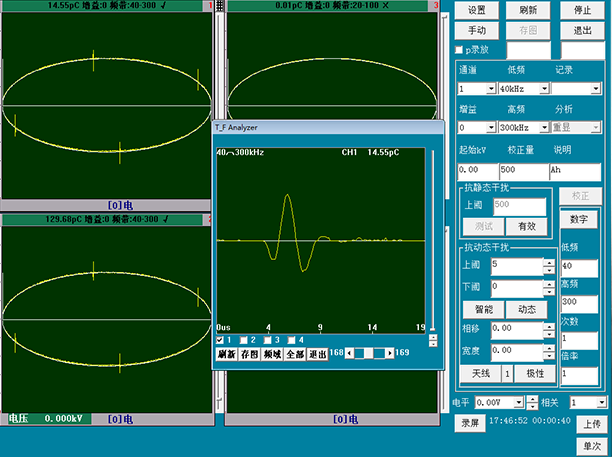

TWPD-2E 多通道数字式局部放电综合分析仪
TWPD-2E多通道数字式局部放电综合分析仪是我公司经典的产品之一,自上市以来,获得了用户和市场的认可。TWPD-2E多通道数字式局部放电综合分析仪具备独立4通道,采用固态硬盘,四路电信号通道人性化选择,全新高主频,高速采集集成主板,每通道采样速率80MHz,脉冲还原度更高,检测灵敏度提升至0.05pC,大尺寸液晶触摸屏,丰富的外设接口,蓝牙无线传输,轻便的机身更适合在环境复杂的现场移动使用。适用于变压器、电抗器、发电机、互感器、套管、GIS、避雷器、高压开关、开关柜及其它高压电气设备交、直流局部放电检测、定位。应用于高压电气设备生产制造厂家、电力电子高新技术企业、全国供电公司以及电力科学研究院等单位。
业务电话:0312-3309225
售后热线:0312-3309212
功能特点
准确捕捉放电信号
四通道高速同步采集,准确捕捉放电信号,可捕捉偶发性单脉冲信号。
满足复杂环境条件下应用需求
抗干扰功能强大,满足复杂环境条件下应用需求。
全程录屏功能
试验过程全程录屏,完整记录整个试验过程,确保试验过程的可追溯性。
具备多种检测功能

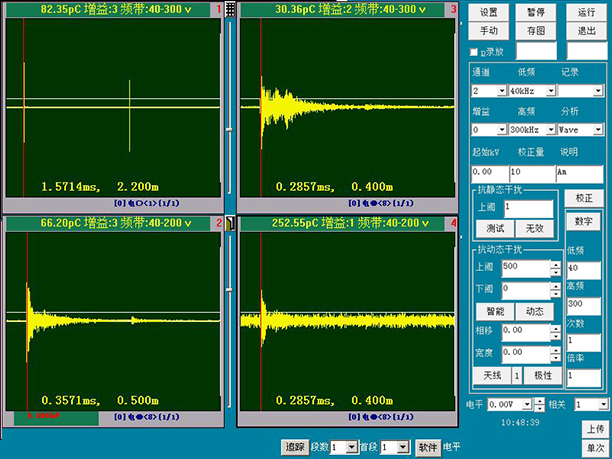

具备交流局放检测、直流局放检测、故障定位、RIV检测功能。
很强的抗外部高压冲击能力
高可靠性、很强的抗外部高压冲击能力。
一般技术规格
项目 | 描述 |
---|---|
主处理机 | 工业计算机 |
显示屏 | 12英寸真彩色TFT触摸液晶显示屏;显示分辨率:1024*768;4位数码管显示电压值 |

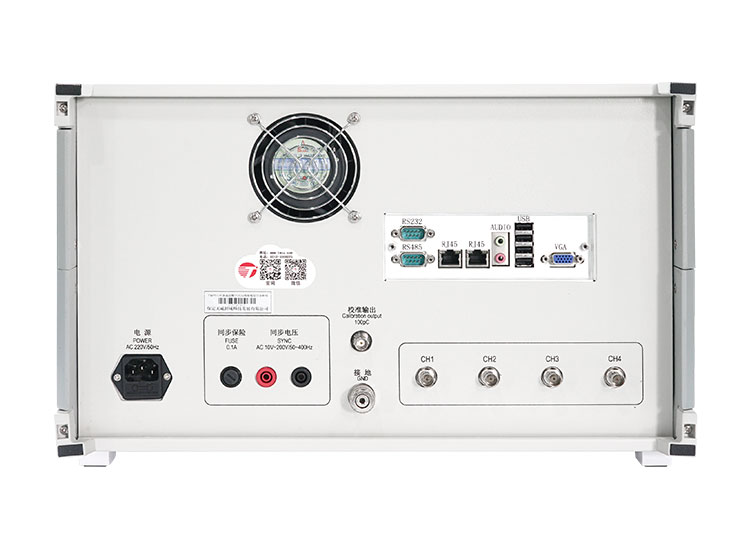

外部接口 | 4路电信号输入接口;USB接口;电源接口;接地端子;外同步信号输入端子(AC10V~220V);VGA接口;RS232接口;RJ45网口 |
信号输入接口方式 | 后入口,BNC |
方波校准输出 | 内置 |
外形尺寸 | 宽×高×深(520×280×450)mm |
重量 | 18kg |
主要性能参数
项目 | 描述 |
---|---|
测量通道 | 4通道 |
采样速率 | 80MSPS |
测量频带 | 3dB带宽9kHz~1MHz |
程控滤波器分段 | 低端频率:20kHz, 40kHz, 60kHz, 80kHz, OFF(9kHz) 高端频率:100kHz, 200kHz, 300kHz, 400kHz, OFF(1MHz) |
检测灵敏度 | 0.05pC |
测量范围 | 0.05pC~10000nC |
本量程非线性误差 | 3% |
量程 | ×1,×10,×100,×1000,×10000,×100000 (>120dB) |
可测试品的电容量范围 | 6pF~250μF |
数字滤波 | 9kHz~1MHz 任意选择 |
数据存储 | BMP、二进制 |
数据传输 | 串口、RJ45 |
试验电源频率范围 | 50~400Hz |
抗冲击电压能力 | 5000V,在各入口和电源端(正、负、AC) |
电源 | 交流 AC 220V;频率 50Hz;功率 300W |
