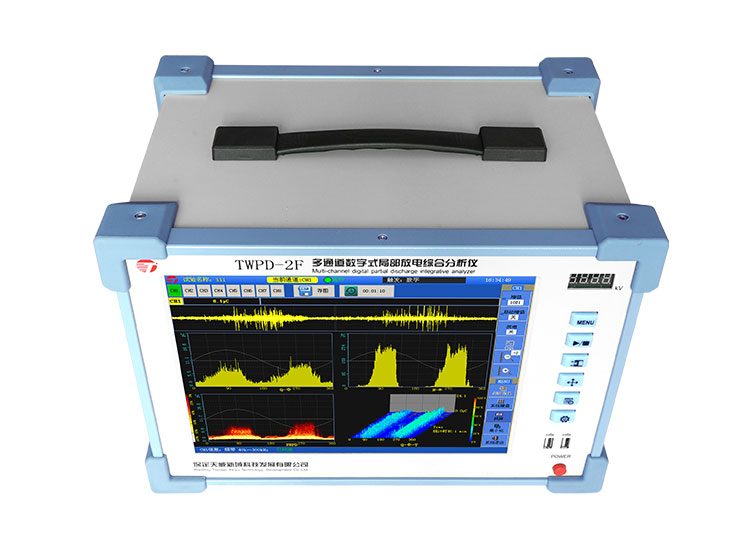

TWPD-2F 多通道数字式局部放电综合分析仪
新一代 TWPD-2F 局放分析仪，可满足各类高压电气设备及特种设备的交直流局部放电检测和定位，支持局部放电的多种分析方法。该仪器采用 3D 整体设计，结构紧凑，外形美观，可靠性高，同时满足电力系统现场恶劣电磁环境的可靠性和试验室的高精度要求。
该仪器具有强大的局部放电综合分析能力和小信号强干扰环境局部放电检测能力。独立 8 通道设计，高达 20MHz 的通道带宽、 80MHz 的采样率，使仪器能够对 IEC60270 标准未覆盖的放电频域进行分析，时域放电脉冲保真度更高，可实时对放电脉冲进行时频分析，增强局部放电信号识别的准确性。适用于各种电压等级和容量的变压器、GIS、电缆等高压电气设备的局部放电检测及定位。
业务电话：0312-3309225
售后热线：0312-3309212
功能特点
兼容交、直流局部放电检测
设备兼容交流局放检测、直流局放检测、定位等功能。
高度还原放电脉冲
8通道高速同步采样，每通道采样率80MS/s，具备强大的放电脉冲还原能力。
校准矩阵
校准过程中仪器自动记录不同测试位置幅值特征信息传递关系，实现放电源电气位置智能分析。
能够实现多种定位功能
通过选配公司提供的组件能够实现电电、电声、声声多种局放定位功能。

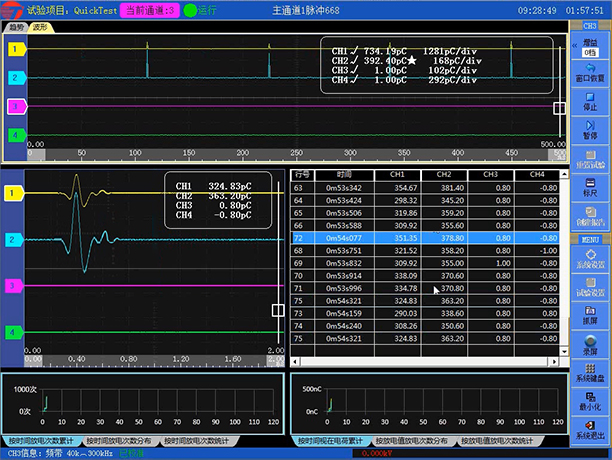

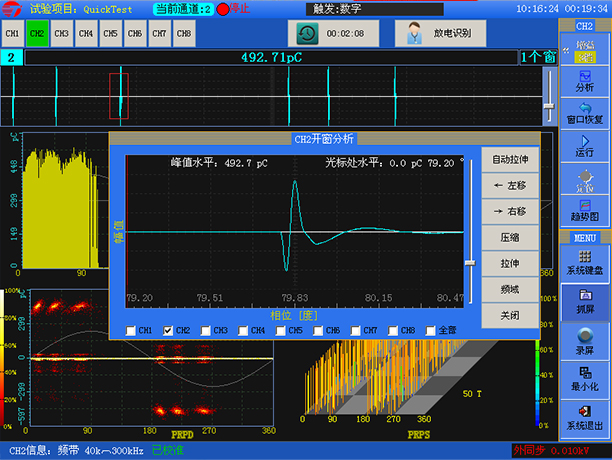

试验复现
设备支持对试验全过程的录屏、录波、截屏等操作；同时支持EXCEL格式数据导出。
远程技术支援
局放试验技术专家，可以远程对试验过程进行技术支援。
一般技术规格
| 项目 | 描述 |
| 主处理机 | 工业计算机 |

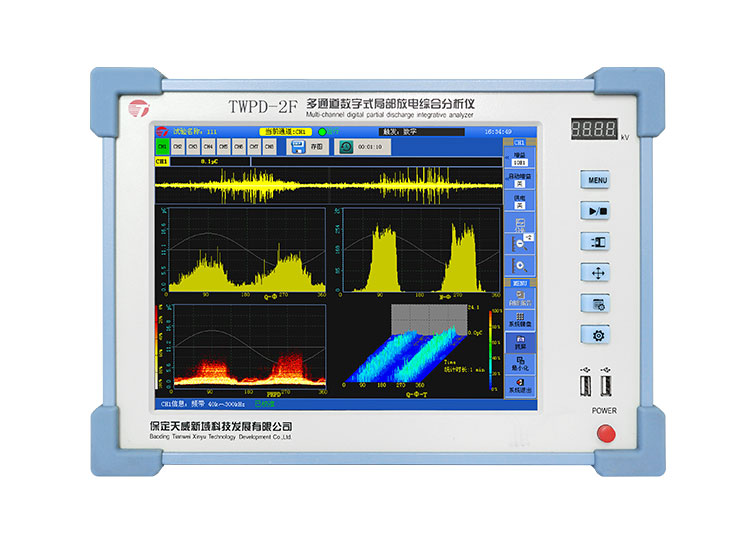

| 显示屏 | 12英寸真彩色TFT触摸液晶显示屏;显示分辨率:1024*768;4位数码管显示电压值 |

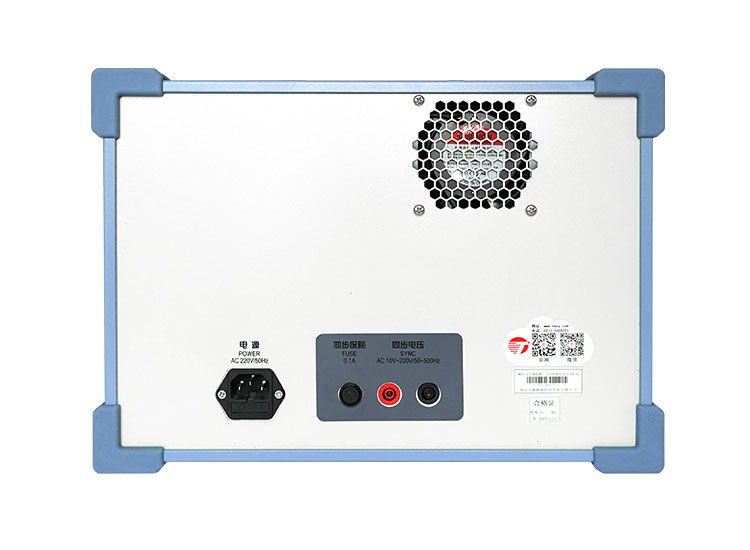

| 外部接口 | 8路电信号输入接口;USB接口;电源接口;接地端子;外同步信号输入端子;VGA接口;RS232接口;RJ45网口 |
| 信号输入接口方式 | BNC |
| 信号输出接口方式 | 侧入口 |
| 外形尺寸 | 宽×高×深(365×263×250)mm |
| 重量 | 16kg |
主要性能参数
| 项目 | 描述 |
| 测量通道 | 独立8通道 |
| 采样速率 | 80MSPS/通道 |
| 测量频带 | 3dB带宽10kHz～20MHz |
| 程控滤波器分段 | 覆盖IEC60270标准 |
| 检测灵敏度 | 0.02pC |
| 测量范围 | 0.02pC～10000nC |
| 本量程非线性误差 | 3% |
| 量程 | ×1,×10,×100,×1000,×10000,×100000(>120dB) |
| 可测试品的电容量范围 | 6pF～250μF |
| 数字滤波 | 10kHz～20MHz任意选择 |
| 试验电源频率范围 | 50Hz～400Hz |
| 抗冲击电压能力 | 5000V,在各入口和电源端(正、负、AC) |
| 电源 | 交流220V;频率50Hz;功率300W |
